Projektionswand-Steuereinheit: Komplexe Automatisierung

Aufgaben

• Bildschirm maximieren
• Führen Sie alle Schritte zum Einschalten des Projektors aus,
• Stellen Sie ggf. den Projektor auf den richtigen Videoeingang ein.
• Abschluss/Ende der Präsentation:
  • schalten Sie den Projektor aus
  • Rollbildschirm,
  • Trennen Sie die Signalquelle vom Projektor.

Wir führen all diese Aktionen mit verschiedenen Fernbedienungen aus - einem Projektor und einer Leinwand, die in einer so arbeitsreichen Zeit für den Bediener leicht verloren gehen. Außerdem werden die Batterien in den Fernbedienungen in der Regel zum ungünstigsten Zeitpunkt entladen.

Um die oben aufgeführten Unannehmlichkeiten zu beseitigen, werden automatisierte Steuersysteme für Audio/Video-Komplexe herangezogen. Sie lassen alle Komponenten des Projektionssystems nach einem vorgegebenen Algorithmus arbeiten. Mit einem solchen System führt der Bediener mit einem Tastendruck eine ganze Reihe vorbereitender Aktionen durch: Starten Sie den Projektor und stellen Sie den gewünschten Videoeingang ein, stellen Sie eine motorisierte Leinwand auf, aktivieren Sie das Raumverdunkelungssystem und reduzieren Sie die Helligkeit der Beleuchtung.

Dies sind multifunktionale Systeme mit hoher Effizienz, die jedoch leider nicht weit verbreitet sind. Das Haupthindernis dafür sind ihre hohen Kosten.

Um solche Systeme für den Massennutzer herzustellen, ist es daher zunächst erforderlich, ihre Kosten zu reduzieren. Die einfachste Möglichkeit dazu ist: Reduzierung der Funktionalität, Reduzierung der Anzahl der steuerbaren Elemente des Projektionskomplexes.

Formulieren wir die Aufgabe wie folgt: Es reicht uns, gleichzeitig nur den Projektor zu steuern – einschalten, ausschalten, Kanäle umschalten – und die motorisierte Projektionswand – die Leinwand zu heben und zu senken.

Geleitet von ungefähr den gleichen Aufgabenstellungen hat das Unternehmen

Neets hat einen Low-End-QueBec-Projektionskit-Controller veröffentlicht. Es erfüllt die oben genannten Anforderungen vollständig. Alle Funktionen des Controllers kommen am besten zur Geltung, wenn Videopräsentationen und Schulungen in Konferenzräumen und kleinen Hörsälen durchgeführt werden.

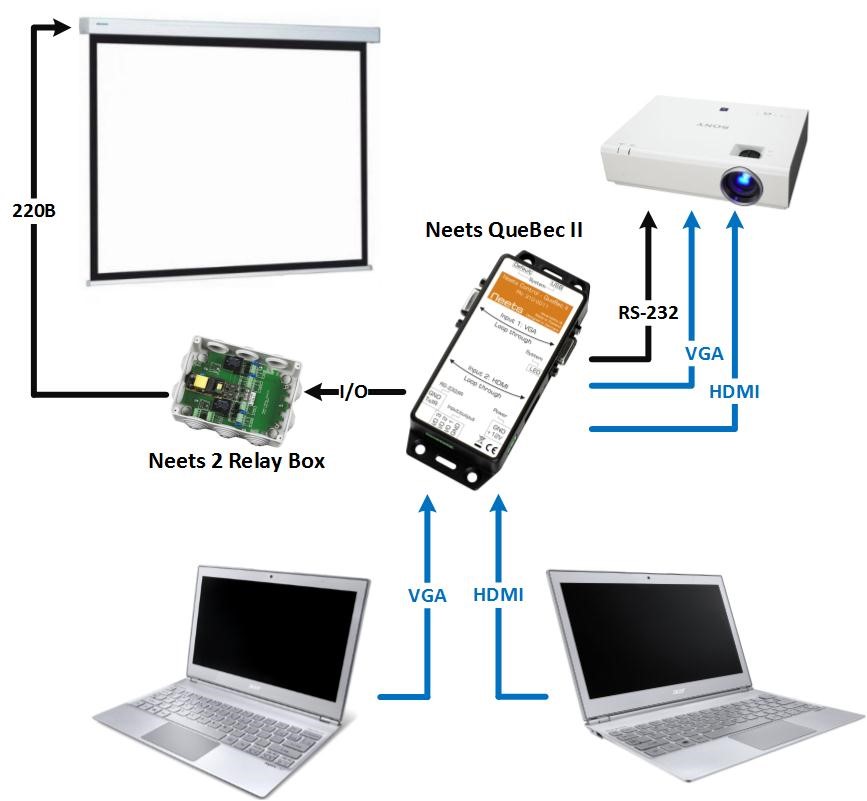

Das Schema zum Verbinden des Controllers mit anderen Elementen des Projektionssystems ist in der folgenden Abbildung dargestellt. Die Prozesssteuerungsautomatisierung besteht aus dem Ein-/Ausschalten des Projektors und dem Absenken/Anheben des Leinwandtuchs, wenn ein aktives Signal an einem der Eingänge des VGA- oder HDMI-Geräts erscheint. Die Beendigung der Sendung, dh das Entfernen eines aktiven Videosignals vom Controller-Eingang, gibt einen Befehl zum Ausschalten des Projektors und zum Minimieren des Bildschirms nach einer festgelegten Zeit.

Die Entwickler haben Neets QueBec mit einigen Zusatzfunktionen ausgestattet, die es dem Moderator ermöglichen, sich voll und ganz auf die Sendung zu konzentrieren. Für eine detaillierte Bekanntschaft mit allen Funktionen des Controllers können Sie sich jederzeit an die Spezialisten der Firma Projector24 wenden.

Neets veröffentlicht zwei Versionen des Controllers: QueBec II und QueBec III. Sie unterscheiden sich voneinander durch eine Reihe von Videoeingängen:

• QueBec II - ein VGA und ein HDMI,
• Quebec III - zwei HDMI.

Steuerbefehle werden vom Projektor über ein Twisted-Pair-Kabel am RS-232-Anschluss empfangen.

Zur Steuerung des Bildschirms empfiehlt der Hersteller die Verwendung der Neets 2 Relay Box, die zwischen Controller und Bildschirm geschaltet wird.

Konfigurieren von QueBec II

Alle Arbeiten des Controllers werden unter der Kontrolle des Programms Neets Project Editor ausgeführt.

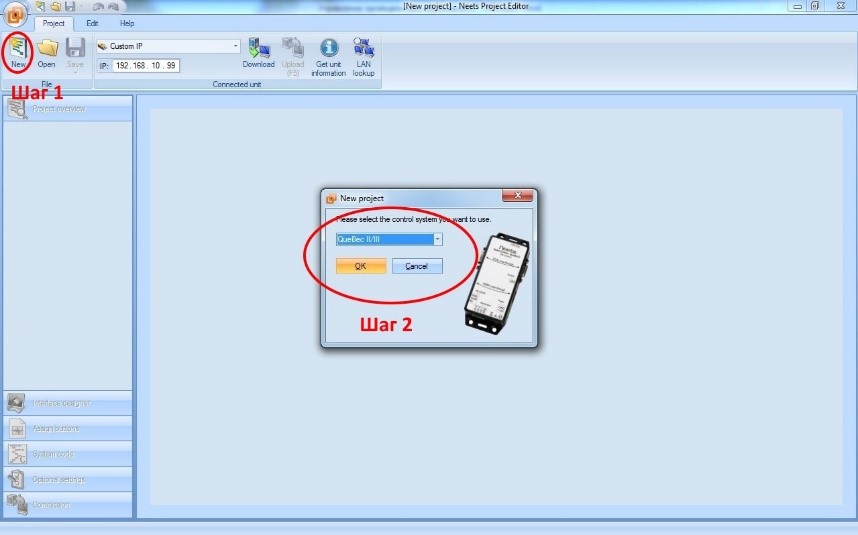

Installieren Sie den Project Editor auf Ihrem Computer und aktivieren Sie ihn. Erstellen Sie ein neues Projekt (Neu). Wählen Sie im Fenster mit der Liste der zu verwendenden Steuergeräte QueBec II / III aus.

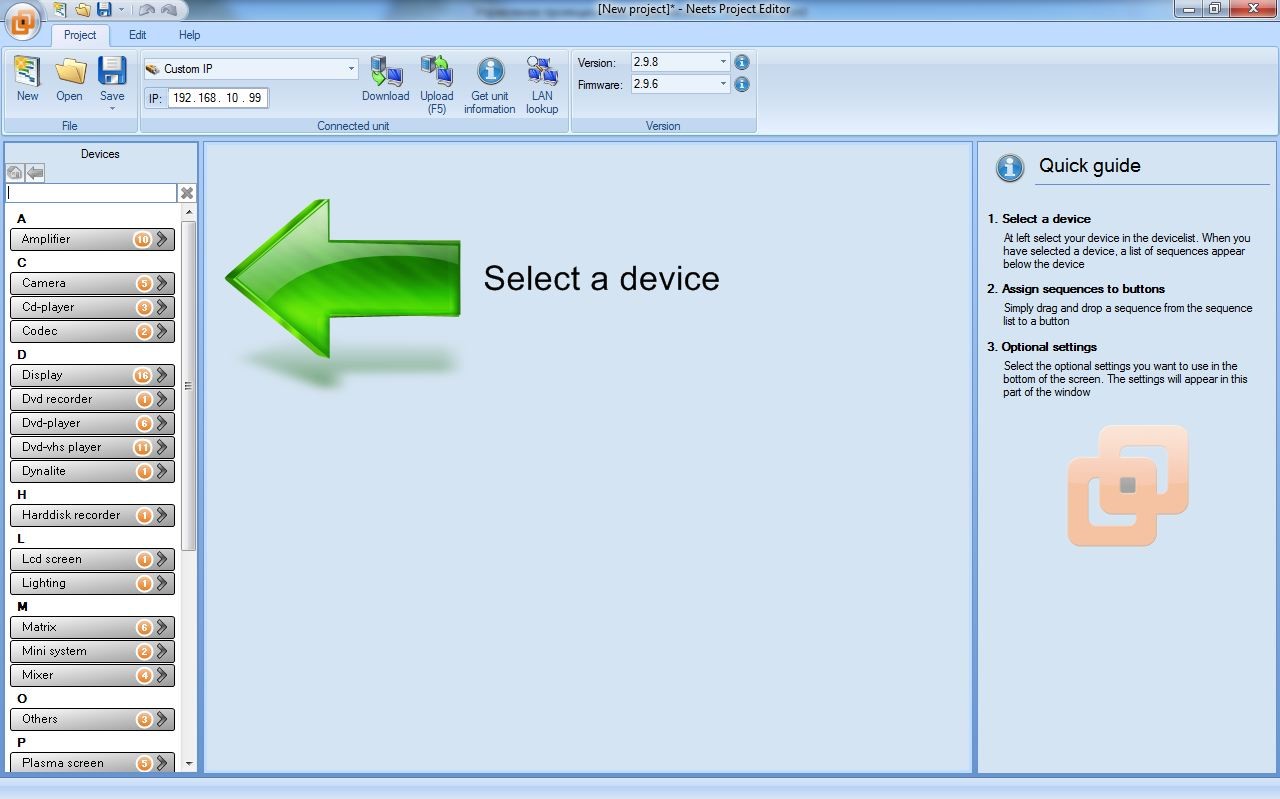

Im nächsten Schritt den Gerätetyp auswählen, - "Beamer" suchen und markieren.

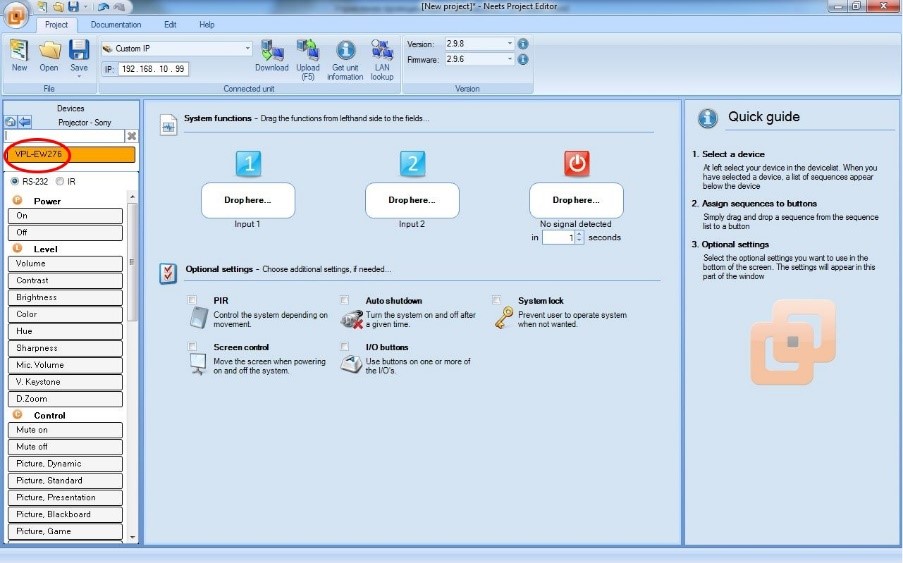

Wählen Sie aus der Liste der vorgeschlagenen Modelle unsere Option. In der Abbildung ist der Projektor Sony VPL-EW276 ausgewählt.

Auf dem linken Bildschirm – im weißen Bereich – erscheint eine Liste von Parametern/Befehlen, die für die Steuerung durch den Controller verfügbar sind.

Wählen Sie aus der Liste „Aus“, „Eingang A“ (VGA) und „Eingang C“ (HDMI). Beachten Sie, dass wir die „On“-Funktion nicht benötigen – der Controller schaltet den Projektor automatisch ein, wenn an einem der VGA/HDMI-Eingänge ein Videosignal anliegt.

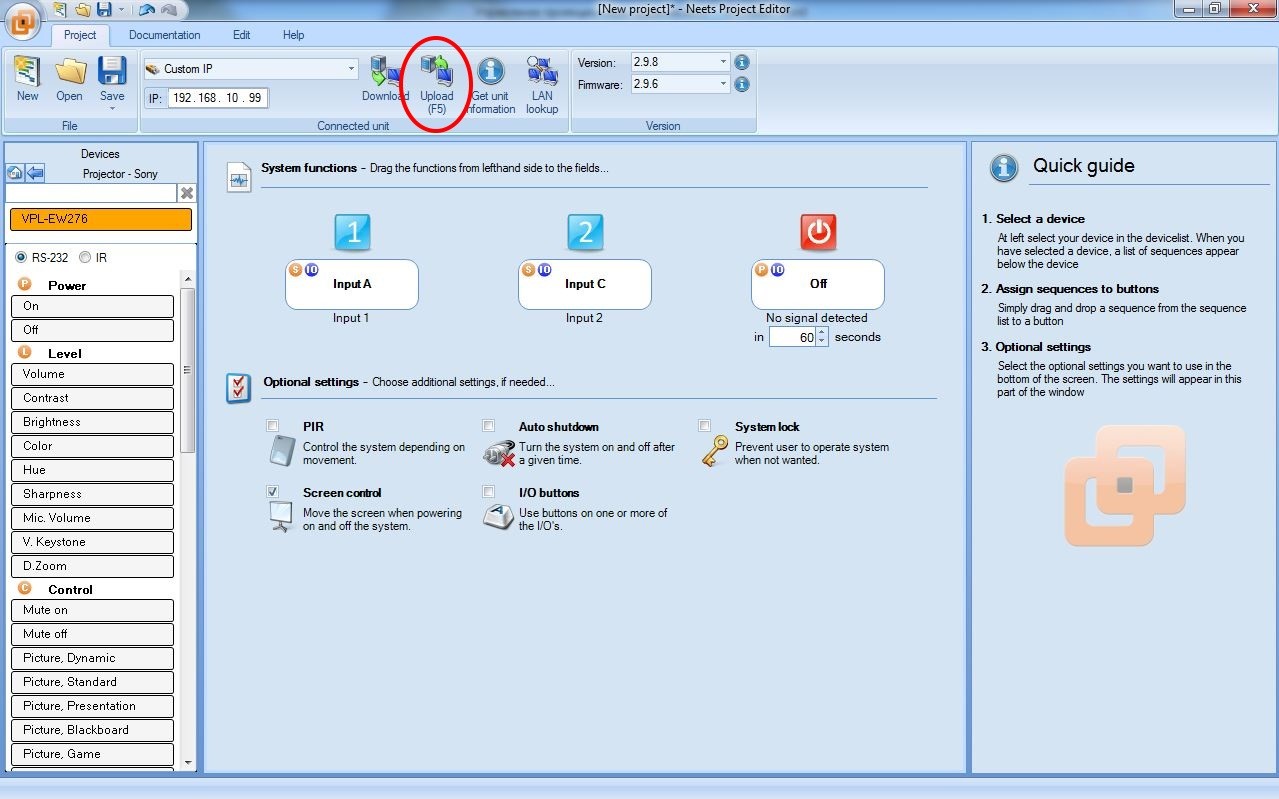

Der Bereich „Systemfunktionen“ hat drei aktive Fenster „Eingang 1“, „Eingang 2“ und „Keine Signalerkennung“. In den ersten beiden werden Befehle aus dem linken „weißen“ Bereich des Bildschirms „gezogen“, die der Controller ausführt, wenn der entsprechende Eingang aktiviert wird.

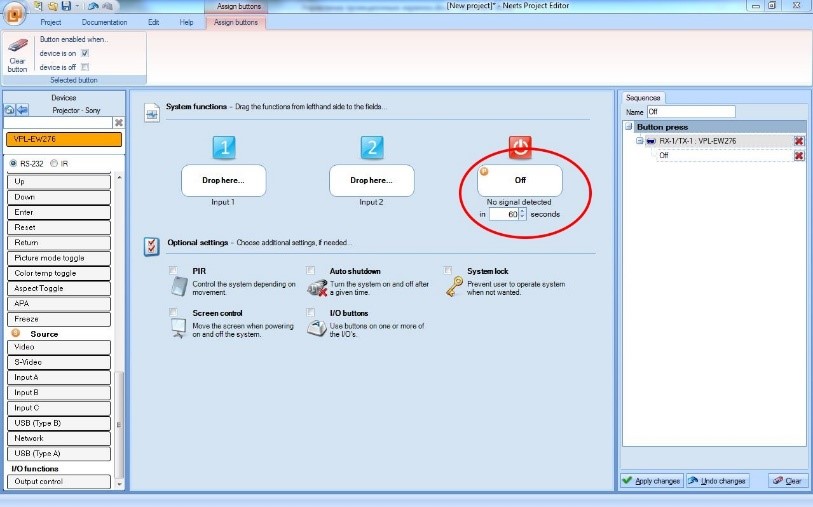

Geleitet von den Anforderungen unserer Aufgabe platzieren wir den Befehl „Aus“ im Fenster „Keine Signalerkennung“ und stellen die Zeit eindas angegebene Intervall, nach dem dieser Befehl ausgeführt werden muss. Wir wählen einen bestimmten Wert basierend auf der realen Situation aus. Muss beispielsweise während der Sendung ein Laptop ausgetauscht werden, dann stellen wir die für diesen Vorgang ausreichende Zeit ein, beispielsweise 60 Sekunden.

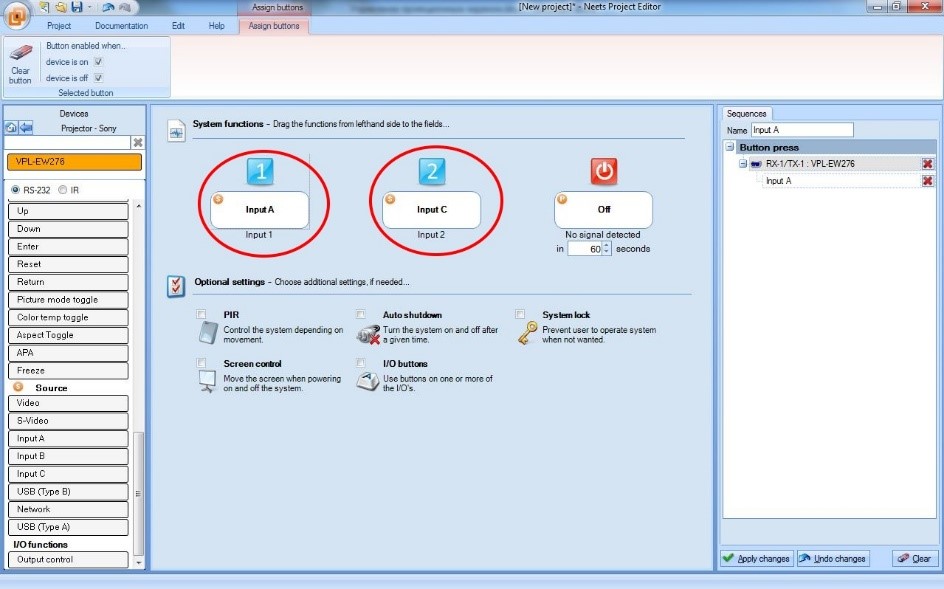

Wir finden die Funktion „Eingang A“ in der „weißen“ Zone und „ziehen“ sie in das Fenster „Eingang 1“ und dann „Eingang C“ in das Fenster „Eingang 2“. Wenn also ein Videosignal am VGA-Eingang erscheint, schaltet der Controller den Projektor ein und aktiviert diesen Eingang für die Übertragung. Wenn die Übertragung nach 60 Sekunden endet, schaltet QueBec II den Projektor aus. Diese Zeit reicht übrigens aus, damit das Kühlsystem des Projektors funktioniert und ihn herunterkühlt.

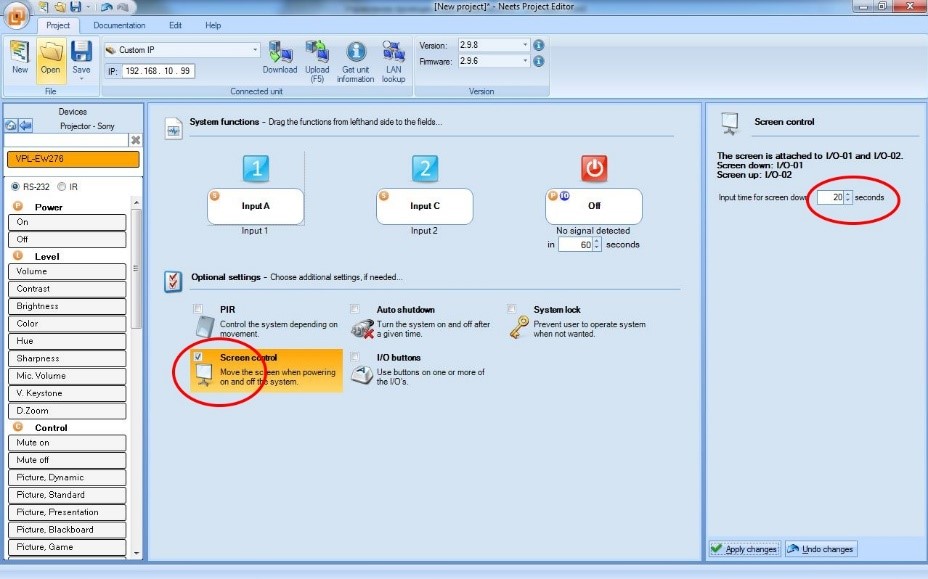

Um den Betrieb des motorisierten Bildschirms zu automatisieren, verwenden wir den Bereich "optionale Einstellungen". Setzen Sie im Fenster "Bildschirmsteuerung" eine "Daw". Geben Sie in das Feld „Eingabezeit für das Herunterfahren des Bildschirms“, das auf der linken Seite des Bildschirms erscheint, die Zeit ein, die zum Anheben des Bildschirms erforderlich ist. Ihr spezifischer Wert muss entsprechend der realen Situation gewählt werden. In der Abbildung sind 20 Sekunden ausgewählt.

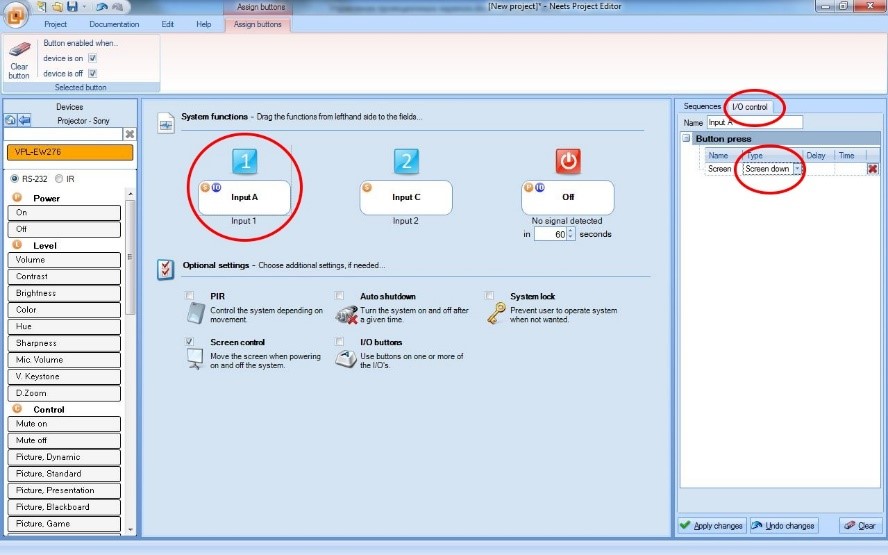

Dies ist nicht das Ende des Programmiervorgangs. Sie müssen die Bedingungen zum Absenken des Bildschirms festlegen. Für unsere Aufgabe ist dies das Auftreten eines Signals an einem der Eingänge „Input 1“ oder „Input 2“. Aktivieren Sie dazu das Fenster „Eingang 1“ und wählen Sie rechts im Reiter „E/A-Steuerung“ der Sektion „Typ“ „Bildschirm runter“. Wir führen die gleichen Aktionen für "Eingang 2" durch.

Vergessen Sie nicht, für das Fenster „Keine Signalerkennung“ im Abschnitt „Typ“ den Befehl „Bildschirm nach oben“ auszuwählen.

Programmierung abgeschlossen. Wir verbinden die Steuerung per USB mit dem Computer und übertragen das Steuerungsprogramm mit dem Befehl „Upload“.

Jetzt können Sie alle Komponenten des Projektionssystems zusammenbauen und mit der Nutzung beginnen.

Schlussfolgerungen

Ein System mit einem QueBec-Controller hat drei Vorteile:

• vollautomatische Steuerung des gesamten Projektionskomplexes,
• relativ niedrige Kosten mit reichhaltiger Funktionalität,
• einfache Einrichtung und Konfiguration.
