So berechnen Sie den Installationsort des Beamer

Der Schlüssel zu einem angenehmen Zeitvertreib beim Ansehen Ihrer Lieblingsvideoinhalte liegt in der richtigen relativen Platzierung von Projektor und Leinwand im Raum. Vor der Installation des Projektors im ausgewählten Raum ist es notwendig, den optimalen Punkt zu bestimmen, an dem der Projektor installiert wird, und seine räumliche Position relativ zur Leinwand zu bewerten. Dabei sind verschiedene Kriterien und Parameter zu berücksichtigen. Diese beinhalten:

• Bildschirmgröße und Raumkonfiguration,
• einige Projektorspezifikationen wie Wurfweite und Versatz.

Diese Parameter – ihre physikalische Bedeutung und Einfluss auf den Installationsprozess – werden wir in diesem Artikel beschreiben.

Bevor wir uns für die Platzierung des Projektors und der Leinwand entscheiden, müssen wir uns zunächst eine Frage beantworten: Welche Bildgrößen sind für uns am besten geeignet? Als nächstes müssen Sie sicherstellen, dass sie sich innerhalb des Bereichs befinden, den das Projektionsverhältnis des Projektors bietet. Dies ist einer der grundlegenden Parameter des Geräts. Lass uns noch ein bisschen darüber reden.

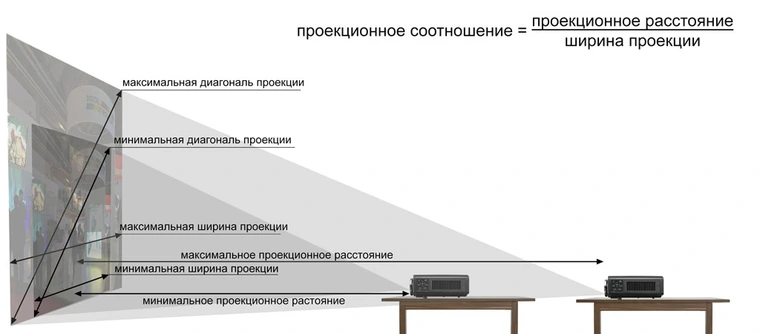

Projektionsverhältnis (PS)

Der Parameter ist ein Bruch, dessen Zähler die Breite des Bildes (Bild) und der Nenner der Abstand zwischen Projektor und Leinwand ist. Natürlich wird der Bereich akzeptabler PS-Werte durch das optische System eines bestimmten Projektors bestimmt, der mit einem optischen Zoom ausgestattet ist. PS mit Angabe der Minimal- und Maximalwerte sind in der technischen Dokumentation des Projektors vorgeschrieben. Sie werden verwendet, um den Abstand zwischen Objektiv und Projektionswand zu bestimmen und die Eignung eines bestimmten Projektors in Bezug auf die Größe des vorhandenen Raums zu bestätigen.

Die Arbeitsformel lautet wie folgt:

Projektionsabstand = Projektionsverhältnis * Bildschirmbreite

Wenn die Eigenschaften Ihres Geräts und die Abmessungen des Raums in die obige Formel passen, können Sie ein Bild mit der höchstmöglichen Qualität auf dem Bildschirm erstellen.

Diese Formel kann in eine praktischere Form gebracht werden:

Bildschirmbreite = Wurfweite / Wurfverhältnis

In diesem Fall werden zunächst die Bildschirm- und Projektorstandorte ausgewählt. Und nur dann wählen Sie ein bestimmtes Bildschirmmodell mit Größen aus, die innerhalb des zulässigen Wertebereichs liegen. Sie planen beispielsweise, das gesamte Set an zwei gegenüberliegenden Wänden des Raums zu platzieren, deren Abstand 5 Meter beträgt. Außerdem haben Sie einen Projektor mit einem Projektionsverhältnis von 1,4/1…2,8/1. Ersetzen Sie die Werte in der Formel und erhalten Sie:

• 5 m / 1,4 ≈ 3,6 m,
• 5 m / 2,8 ≈ 1,8 m.

Es stellt sich heraus, dass wir in diesem Fall nach einem Bildschirmmodell mit einer Breite im Bereich von 1,8 bis 3,6 m suchen sollten.

Bei der Standortwahl von Leinwand und Beamer ist zu beachten, dass je weiter voneinander entfernt sie stehen, desto größer kann die Leinwand genutzt werden.

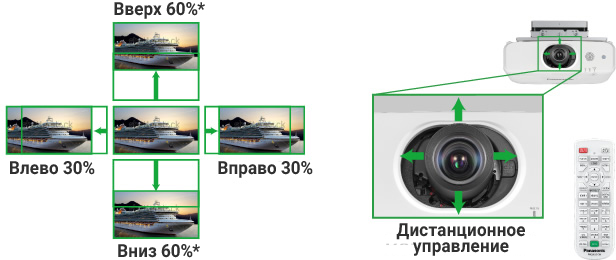

Linsenverschiebung

Das Vorhandensein dieses Parameters in der Liste der Geräteeigenschaften bestimmt die Multivarianz der relativen Position des Projektors und der Leinwand. Und wenn dies nicht der Fall ist, müssen der Projektor und die Leinwand so positioniert werden, dass die optische Achse des Objektivs mit der geraden Linie übereinstimmt, die von der Mitte der Leinwand wiederhergestellt wird. Eine solche Anforderung schränkt die Möglichkeiten der relativen Positionierung von Heimkinoelementen stark ein und trägt nicht zum bequemen Betrachten von Videoübertragungen bei. Darüber hinaus gibt es in Innenräumen, ob es sich um ein Zimmer in einer Wohnung, ein Büro oder ein Klassenzimmer handelt, in der Regel Möbel, Sofas und Sitzbereiche für Zuschauer, was die Liste der Plätze weiter verkürzt Beamer- und Leinwandinstallation.

Diese Beschränkungen werden aufgehoben, wenn der Projektor über folgende Funktionen verfügt:

• Keystone-Korrektur
• Linsenverschiebung.

Das Vorhandensein einer Linsenverschiebung im Projektor ermöglicht es Ihnen, das Gerät vertikal und / oder horizontal relativ zur Bildschirmebene zu neigen, ohne die Bildqualität in irgendeiner Weise zu beeinträchtigen.

Konkret bedeutet dies, dass Sie den Projektor durch das Aufhängen der Leinwand an der Wand fast überall aufstellen können:

• von der Decke hängen oder an die Wand stellen,
• auf einen Nachttisch in beliebiger Richtung vom Publikum und vom Bildschirm stellen.

Um den zulässigen Abweichungsabstand von der senkrechten Mittelachse des Bildschirms zu berechnen, gibt es einfache Formeln:

Projektor-Installationshöhe = (Bildschirmhöheana) * (Prozent der vertikalen Verschiebung)

Der spezifische Wert des letzten Terms der Formel - der Prozentsatz des vertikalen Verhältnisses - wird in der technischen Dokumentation wiedergegeben. Die Zeichen "+" oder "-" geben die Variante der relativen Position des Projektors und der Leinwand an: "+" - der Projektor befindet sich unter der Leinwand oder das Bild wird nach oben projiziert, "-" der Projektor befindet sich über der Leinwand.

Die Verschiebung in der horizontalen Ebene errechnet sich näherungsweise nach folgender Formel:

Horizontaler Versatz des Projektors = (Bildschirmbreite) * (Prozent horizontaler Versatz )

Die Möglichkeit der horizontalen Verschiebung ist in teureren Modellen mit hoher Funktionalität implementiert.

Nuancen bei der Bestimmung des Installationsorts des Projektors

Einer der wichtigsten Schritte bei der Einrichtung eines Heimkinos ist die Bestimmung, wo der Projektor installiert werden soll:

• Die Deckenpositionierung des Projektors spart erheblich Platz im Raum, erfordert jedoch eine sichere Befestigung an der Decke und das Verlegen einer Kabelleitung zum Installationsort. Die Befestigung selbst erfolgt über einen speziellen Montagesatz. Aus Sicherheitsgründen wird davon abgeraten, Sichtbereiche unter dem Installationsort des Projektors anzubringen, um Verletzungen zu vermeiden, falls das Gerät herunterfallen könnte. Eine solche Befestigung wird am häufigsten in Geschäftsräumen und Büros verwendet.

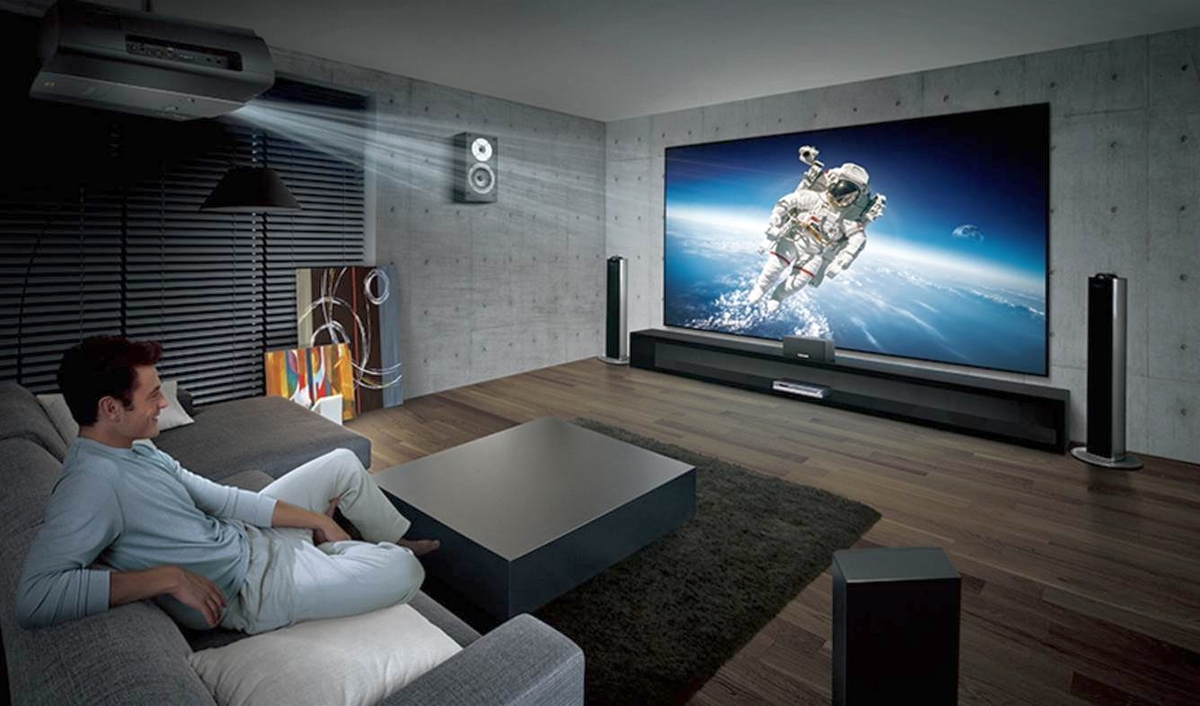

Auf dem obigen Foto befindet sich der Projektor beispielsweise abseits der Zuschauerplätze.

• Kurzdistanzprojektoren zeichnen sich durch ein kleines Projektionsverhältnis aus. Es überschreitet nicht eins, sodass Sie den Projektor in unmittelbarer Nähe der Leinwand installieren können. Der Abstand zwischen ihnen beträgt einige Zentimeter. Solche Geräte eignen sich am besten für Heimkinos und kleine Besprechungsräume.
• Long-Throw-Projektoren sind das genaue Gegenteil von Short-Throw-Modellen. Die Long-Throw-Optik des Projektors liefert gestochen scharfe Bilder in hoher Qualität aus großen Entfernungen.

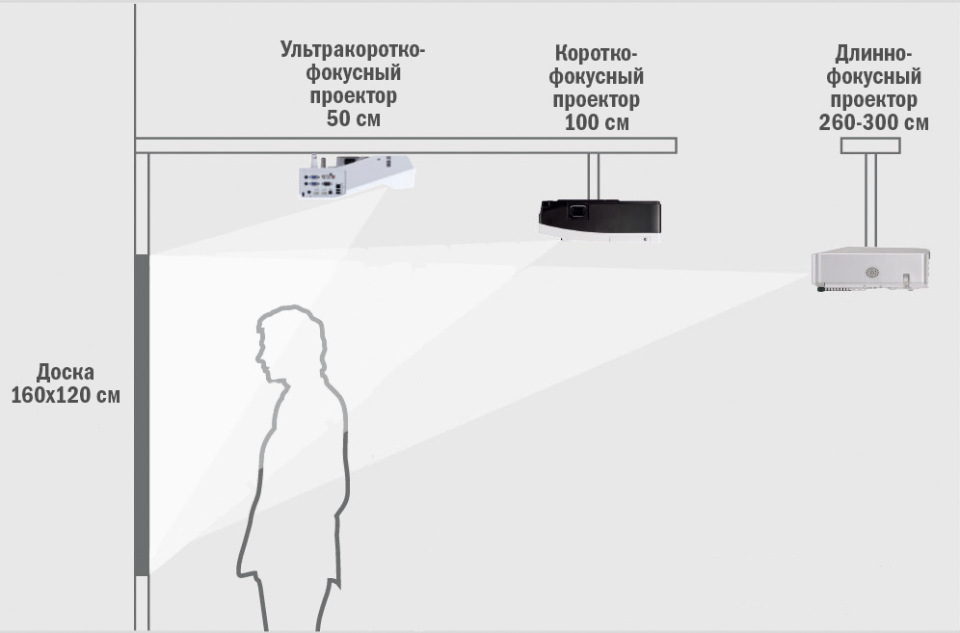

Die folgende Abbildung zeigt deutlich die Vor- und Nachteile von Projektoren mit unterschiedlichen Brennweiten bei der Projektion eines Bildes auf eine gleich große Leinwand.

Bildschirmauswahl

Bildschirmauswahlfunktionen sind ein Thema für einen separaten Artikel. Hier nennen wir nur einige der wichtigsten Punkte, die berücksichtigt werden müssen:

• Schützen Sie den Bildschirm vor direkter Sonneneinstrahlung oder bedecken Sie die Fenster anderweitig mit dicken Vorhängen.
• Die empfohlene Höhe des Bildschirms entlang der Unterkante beträgt 60…90 cm.

Die Prinzipien, nach denen der optimale Abstand zwischen Projektor und Leinwand berechnet wird, gelten für alle Arten von Projektionsgeräten, von Premium-Modellen für Heimkinos bis hin zu Budget-Modellen für Büros und Klassenzimmer.

Nach der Vorkalkulation müssen Sie nur noch die richtige Ausrüstung auswählen, lesen Sie dazu diesen Leitfaden zur Auswahl eines Beamer. Nach dem Lesen können Sie in jedem Geschäft den richtigen Beamer mit Kran auswählen und kaufen.
